一、适用范围和型号描述
| 1 、适用范围

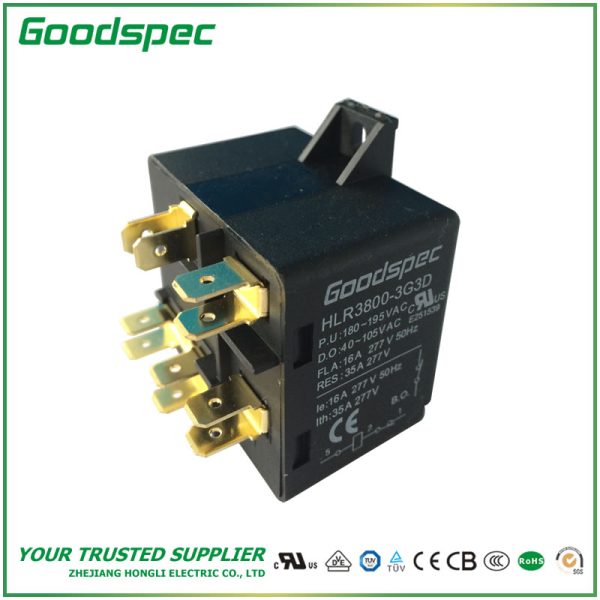

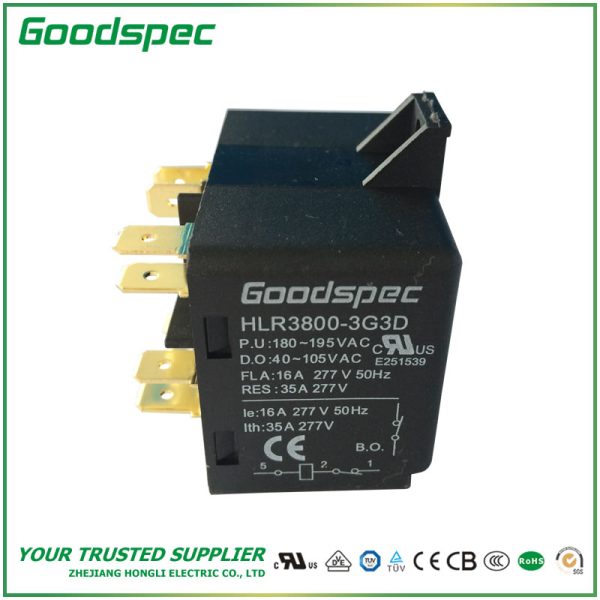

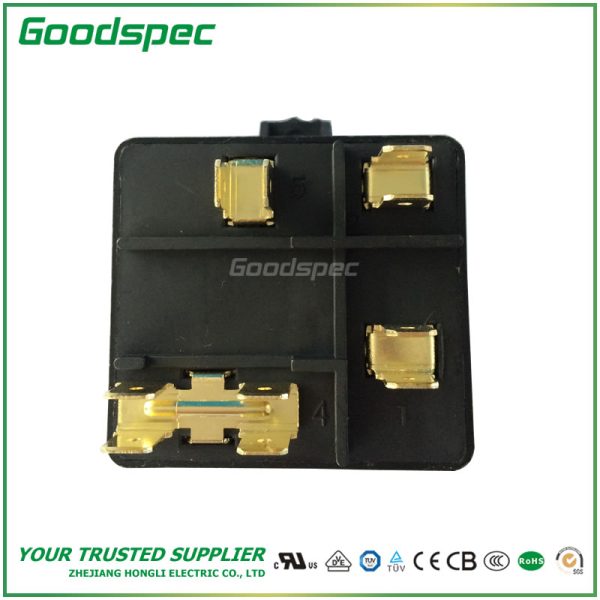

HLR3800-3G3D单相电动机（压缩机）起动继电器主要用于交流50/60HZ，电压至277V的控制电路中及额定电流至16A的电力线路中，通过起动电容，起动单相电动机（压缩机）.适用于空调，冰柜等家用电器和水泵等工业机器电器设备. |
| 2、型号及其含义 |
| HLR | 3800 | – | 3 | G | 3 | D | |
| 继电器 | 序号 | 整箱装 | 线圈号 | 50赫兹 | 动作特性 | 安装位置 | 接线方式 |
二、产品说明及主要技术参数
| ★ 额定绝缘电压 Ui ： 600V |
| ★ 额定工作电压 Ue ： AC 277V |
| ★ 额定工作电流： Ie=16A ， Ith=35A |
| ★ 正常接通与分断电流： 35A 、分断电流能力： 96A |
| ★ 机械寿命> 100万次 |
| ★ 电寿命> 10万次 |
| ★ 线圈工作电压范围： 70% ~110%Us |
| ★ 产品线圈工作电压 Us=AC 170 ~ 502V |
| ★ 继电器线圈在AC 170 ~ 502V（冷态）能可靠吸合，释放电压不低于AC 40V。 |
三、产品符合标准
| 1、符合IEC 60730;GB14048.5，UL508标准。 | ||
| 2 、获得ISO9001 质量保证體系认证（SGS）、CCC、TUV、CE、UL安全认证。 | ||
| CCC 証书编号： 2005010303156716 | TUV 証书编号： B 05 06 56608 001 | |
| UL 証书编号： E251539 | CE 証书编号： N8N 05 06 56608 002 | |
四、技术数据
| 部件号 | 连续线圈 电压（ V） |
吸合电压（ V） | 释放电压（V） 最大值 |
|
| 最小电压 | 最大电压 | |||
| HLR3800-7D3D | 168 | 140 | 153 | 45 |
| HLR3800-5N3D | 395 | 262 | 290 | 140 |
| HLR3800-2F3D | 332 | 171 | 184 | 90 |
| HLR3800-5I3D | 395 | 204 | 233 | 130 |
| HLR3800-4P3D | 420 | 300 | 328 | 121 |
| HLR3800-6Q3D | 502 | 314 | 342 | 135 |
| HLR3800-3G3D | 375 | 180 | 195 | 105 |
五、规格
| HLR3800 系列电位继电器下载 PDF 数据表 |
